隨著現代印刷技術的發展，產品說明書、產品包裝等印刷品已經自動印刷，但在產品的大批量印刷中難免會出現各種缺陷，當然文字印刷也不例外。字符打印時常存在字符漏印、錯印、污點、錯位等一系列缺陷。通過人工觀察的方法從密密麻麻的字符中篩選出缺陷,容易造成視覺疲勞,而且檢測效率低。本文針對印刷字符存在的缺陷,提出一種基于視覺的字符缺陷檢測方法。
【工作原理】
通過選擇合適像素的相機鏡頭(根據不同的檢測形狀和檢測要求對于選擇面陣相機或者線性相機進)進行對印刷圖片的攝取，系統通過對圖像的分析判斷所有檢測范圍是否合格而給出“OK”或者“NG”，然后采取相應的動作進行對不良品的剔除。
【缺陷檢測內容】
1. 字符檢測
A. 字符偏移、多印、漏印、筆畫缺失檢測;
B. 字符清晰度檢測;
C. 字條水平度檢測。
2. 圖案檢測
A. 圖案偏移、多印、漏印檢測;
B. 圖案清晰度檢測。
3.污點、劃痕、黑點等表面瑕疵缺陷檢測。

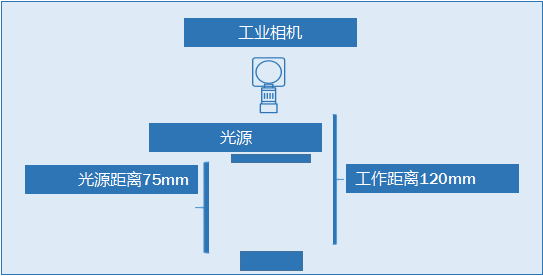

【尺寸說明】
1、相機尺寸：29*29*29mm
2、鏡頭尺寸：直徑31mm*53mm
3、光源外徑：70mm
總結 杭州國辰機器人從事機器視覺檢測已經很多年 有著豐富的經驗積累。為客戶提供了很多機器視覺檢測的方案。如果你有機器視覺方面的問題可以和我們聯系。
