無紡布的表面質量將直接影響最終產品的質量。由于生產線的高速化，無紡布不可避免地會產生各種污漬和缺陷。今天我們來聊聊國辰無紡布視覺檢測的案例吧
【客戶需求】

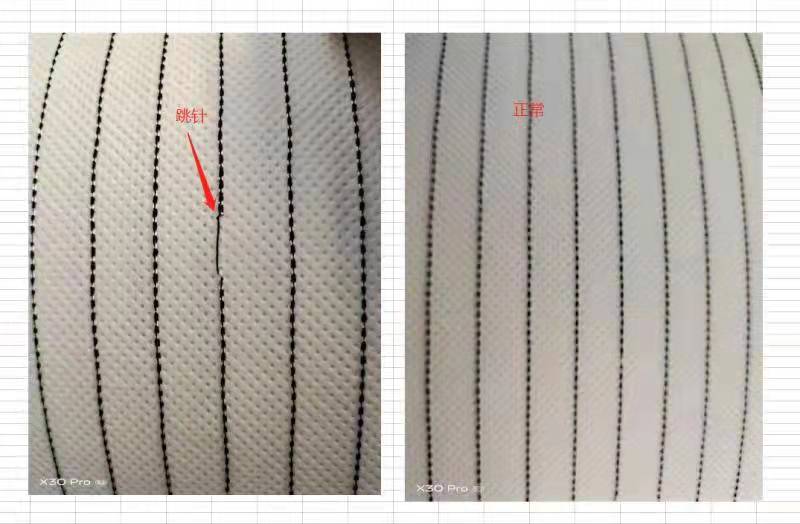

客戶主要檢測無紡布是否有跳線問題如下圖
【國辰檢測方案】
使用2個高精度GigE相機，1根Led高亮光源，1臺工控機，在生產速度3m/min(Max)，檢測單卷寬度600mm(Max)，單卷寬度400mm(min)的情況下，達到橫向精度0.5mm、縱向精度0.5mm，呈現最佳檢測效果。光源使用高亮LED光源模組將提供更高的照明亮度和使用壽命，使相機可以在高速線掃狀態下穩定掃描出最清晰的圖像。

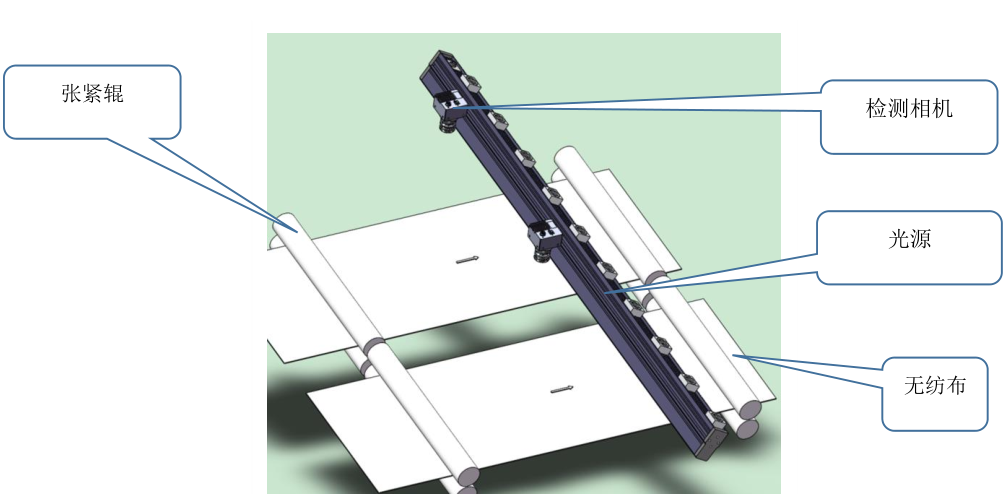

該方案是基于甲方現場設備生產情況和無紡布具體產品的檢測要求得出的方案示意圖;主要檢測無紡布的單面，主要檢測布面上跳線;同臺檢測設備安裝雙門幅無紡布厚度需控制在±1mm以內，否則影響檢測精度;

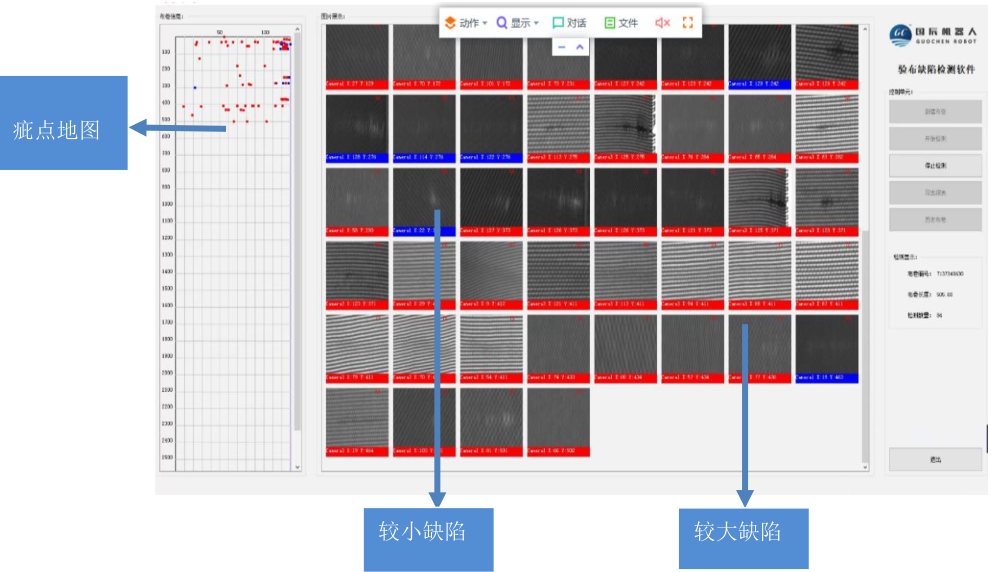

【軟件采集界面】
【主要檢測參數】
針對檢測需求，結合算法檢測情況
最后 如果你在無紡布缺陷的檢測上遇到了問題、部分給我打電話 我們將會有專門的顧問一對一和你對接。幫你解決問題
